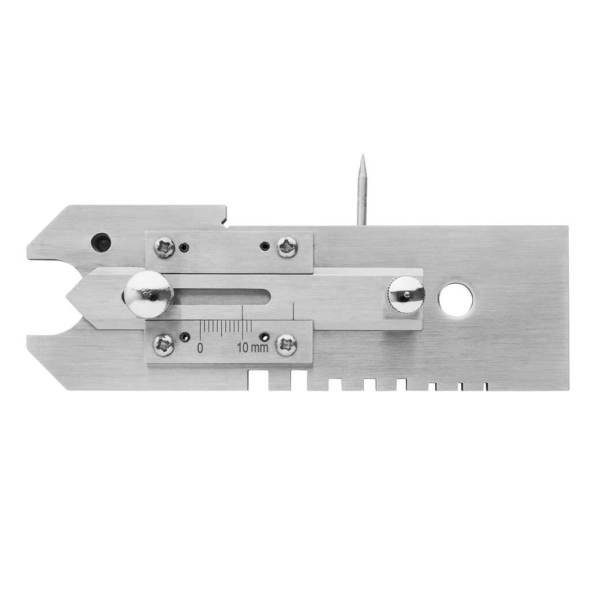

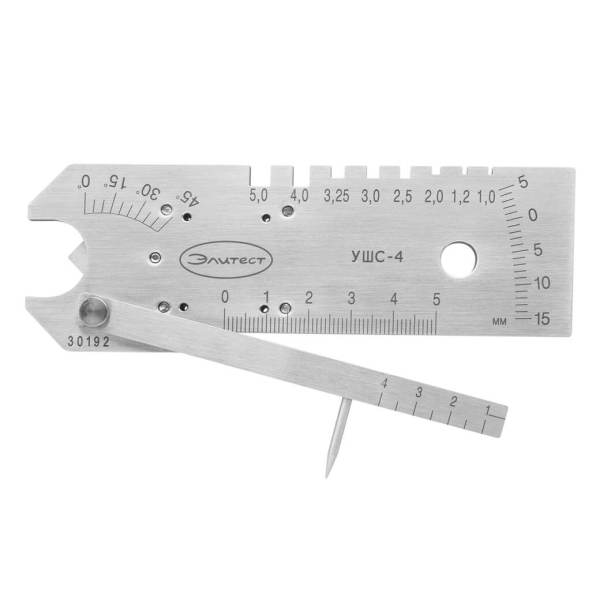

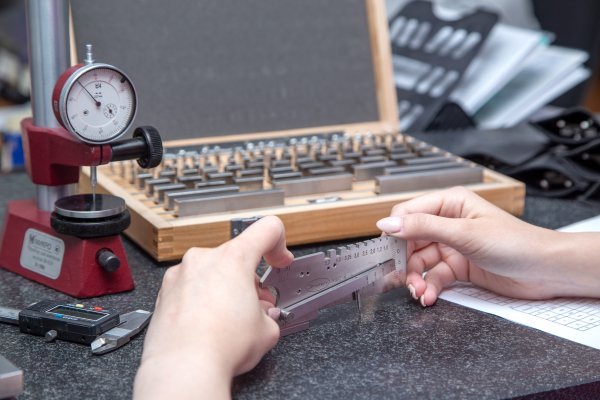

Универсальный шаблон сварщика УШС-4 – предназначен для визуального и измерительного контроля стыкуемых деталей, параметров стыковых и угловых швов, дефектов и контроля диаметров электродов и сварочной проволоки. Шаблон УШС-4 является расширенной версией УШС-3: на его оборотной стороне находится дополнительный движок, позволяющий измерять фактическую толщину углового шва.
| Параметр | Измерение по шкале | Диапазон измерения | Цена деления шкалы | Погрешность измерения | ||
| УШС-4 | УШС-4Т | |||||
| Подготовка к сварке | толщина деталей (s), мм | Б | 0–10,0 10,–50,0 |
1,0 | ±0,15 | ±0,10 ±0,15 |
| притупление кромки (c), мм | ||||||
| зазор между деталями (b), мм | В | 1,0–4,0 | 0,5 | ±0,20 | ±0,10 | |
| глубина скоса кромки (h₁), мм | Г | 0–10,0 10,0–15,0 |
1,0 | ±0,20 | ±0,10 ±0,20 |
|
| смещение кромок (h₂) относительно верхней детали, мм | ||||||
| (h₂) относительно нижней детали, мм | 0–5,0 | ±0,10 | ||||
| угол скоса кромки (β), град. | А | 0–45,0 | 5,0 | ±2,00 | ±1,50 | |
| диаметр электродов и сварочной проволоки (d₁), мм | Д | 1,0; 1,2; 2,0; 2,5; 3,0; 3,25; 4,0; 5,0 |
– | ±0,10 | ±0,10 | |
| Стыковой шов | выпуклость стыкового шва (g₁) и его корня (g₂), мм | Г Е |
0–5,0 0–12,0 |
1,0 | ±0,20 | ±0,10 |
| вогнутость стыкового шва (g₃) и его корня (g₄), мм | Г Е |
0–10,0 10,0–15,0 |
±0,10 ±0,15 |
|||
| 0–12,0 | ±0,10 | |||||
| ширина шва (е), мм | Б | 0–10,0 10,0–50,0 |
1,0 | ±0,15 | ±0,10 ±0,15 |
|
| Угловой шов | фактическая толщина углового шва (a), мм | Е | 0–12,0 | 1,0 | ±0,20 | ±0,10 |
| Дефекты | длина дефекта (l), мм | Б | 0–10,0 10,0–50,0 |
1,0 | ±0,15 | ±0,10 ±0,15 |
| глубина дефекта, чешуйчатости, западания между валиками (h₃), мм | Г | 0–5,0 | 1,0 | ±0,20 | ±0,10 | |
