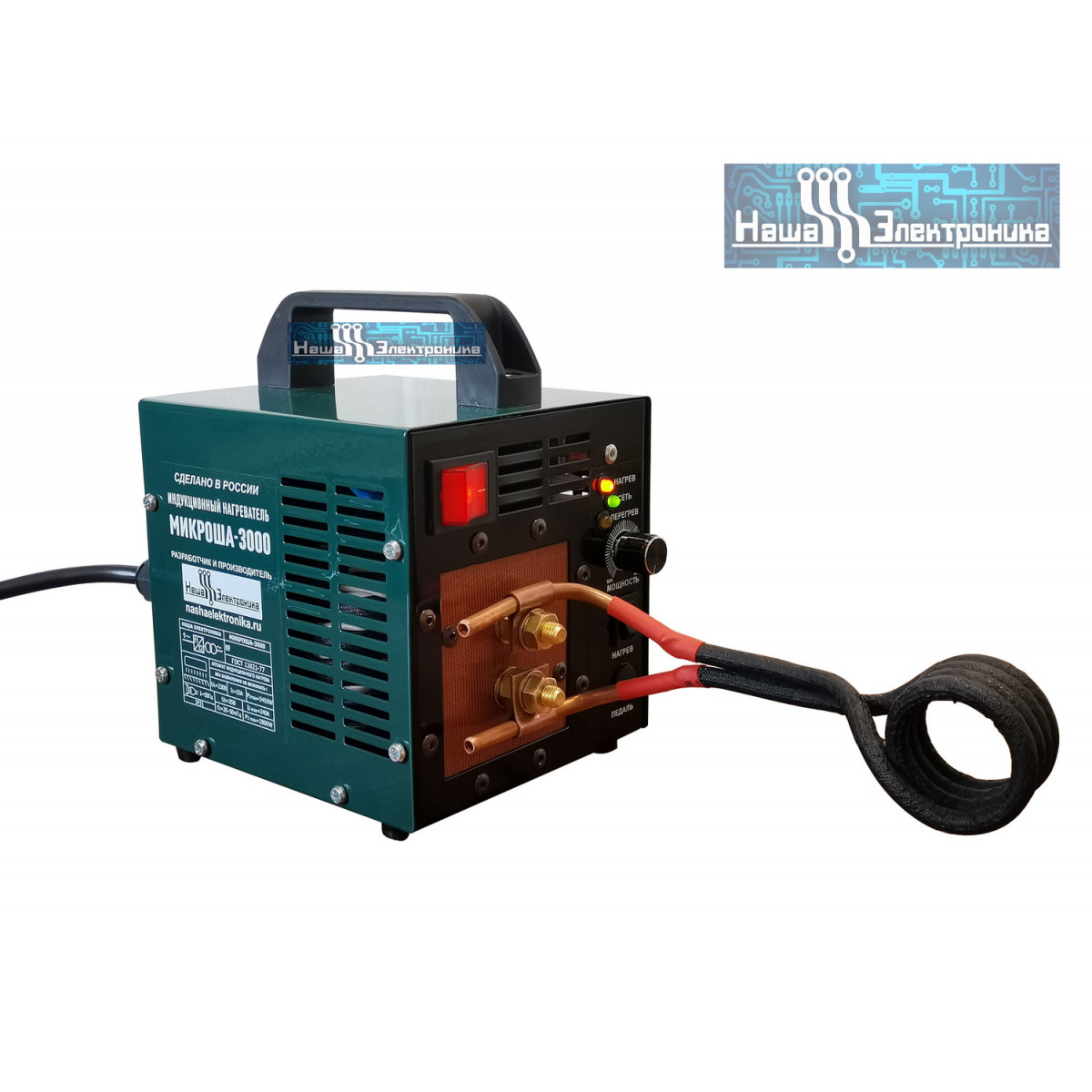

Нагреватель индукционный МИКРОША-3000

Нагреватель индукционный МИКРОША-3000 – разработанный и производимый компанией НАША ЭЛЕКТРОНИКА, является дальнейшим развитием идеи, заложенной в МИКРОШЕ-2000, т.е. предназначен для нагрева металлических деталей: гаек, болтов, рычагов, тяг и плоских железных поверхностей под действием переменного магнитного поля в индукторе, для ТВЧ нагрева небольших заготовок для закалки, а так же для нагрева и сгибания металлических прутков. В варианте индукционной мини-печи для плавки золота МИКРОША-3000 в графитовом тигле позволяет развивать температуру более 1300 град. С. Принцип действия основан на создании вихревых токов в нагреваемой детали, а так как металл оказывает значительное сопротивление проходящему через него электрическому току, то и раскаляется, поглощая энергию поля излучателя. Графит ведет себя аналогично металлу, нагреваясь в поле индуктора, что позволяет плавить немагнитные металлы в тигле.

В МИКРОШЕ-3000 установлен более мощный ВЧ трансформатор, первичная обмотка выполнена из заводского литцендрата ЛЭЛД-155 1075х0,071 (1075 изолированных проводочков диаметром 0,071мм), вторичная сечением 30 мм кв, выводы на латунные болты М8, как в МИКРОШЕ-15-8. Вентилятор 92х92х25мм, 24Вх0,3А обеспечивает охлаждение всех электронных компонентов в достаточной степени для непрерывной работы аппарата под нагрузкой. Индукторы для МИКРОШИ-3000 изготовлены из медной трубки и требуют водяного охлаждения. Мы понимаем, что пользователи будут экспериментировать и с проволочными индукторами и с трубкой без водяного охлаждения. В таком аспекте предлагаем взять любой сварочный аппарат без «антизалипучки» на ток более 200 ампер (реальных ампер, а не китайских), зажать проволочку между электрододержателем и зажимом массы и посмотреть, что с ней будет. В индукционном нагревателе МИКРОША-3000 ток более 240А, да еще и ВЧ. Аппарат будет работать, но вот жар от раскаленного индуктора будет нагревать выводные болты и текстолитовая изолирующая передняя пластина под болтами постепенно начнет выгорать, обугливаться и вонять. В таком случае необходимо сразу заказывать запасную, для самостоятельного ремонта. Если подразумевается непродолжительная работа – т.е. нагреть гайку, болт, и т.п., то можно использовать индукторы из медной проволоки Ф=3 мм, как и в МИКРОШЕ-2000, нагрев будет быстрым и эффективным. А вот если необходимо снять вклеенное лобовое стекло автомобиля, то необходимо использовать индуктор в виде плоской спирали из трубки 4 – 6 мм с водяным охлаждением, т.к. процесс несколько затянется, по сравнению с гайкой.

Нагреватель имеет регулировку мощности и гнездо для подключения педали управления. По заказу возможно укомплектование кнопкой на ручку. Выводы кнопки подключаются в то же самое гнездо для педали (внешнее управление).

Аппарат индукционного нагрева МИКРОША-3000 комплектуется одним индуктором из медной трубки диаметром Ф=6 мм. К нему подходят такие же индукторы, как и для МИКРОШИ-15-8-ВЧ. Для нагрева заготовок диаметром менее 15 мм индукторы изготавливаются из трубки Ф=4 мм, выводы индукторов из трубки Ф=6 мм припаиваются твердым медно-фосфорным припоем к спирали из трубки Ф=4 мм. Изолирующий чулок комбинированный: ШК-4 + ШК-6. Плоский спиральный индуктор, в зависимости от необходимой степени концентрации энергии, возможно изготавливать как из трубки Ф=4 мм, так и из больших диаметров. Спираль из трубки Ф=4 мм без водяного охлаждения перегорает примерно через 5 сек после подачи тока, т.к. трубка тонкостенная, в отличие от проволоки. Возможно использование и гибкого индуктора, как в МИКРОШЕ-2000, только с кабельными наконечниками М8 для крепления к болтам передней панели. Главное условие при этом – не доводить перегрев гибкого индуктора и болтов до порчи текстолита панели. Концентрацию энергии нагревателя можно увеличить, уменьшив площадь нагрева. Например индуктор из трубки Ф=6 мм с внутренним диаметром Ф=20 мм в стандартном исполнении имеет 8 витков. Общая длина нагреваемой детали 60 мм. Короче сделать нельзя, т.к. индуктивность будет слишком мала и отдача прибора по мощности снизится. Для сохранения требуемой величины диапазона индуктивности и уменьшения длины намотки необходимо наматывать трубку в 2 слоя: первый слой 3 витка и следующий 2 витка. При такой намотке индуктивность примерно будет соответствовать оптимальной, а длина нагреваемого участка уже будет около 20 мм и отдаваемая микрошей мощность сконцентрируется на меньшую площадь, т.о. плотность мощности будет увеличена. Если индуктор будет слишком “коротким”, т.е. например 1 виток маленького диаметра, то МИКРОША-3000 воспримет это как КЗ между выводными болтами (КЗ вторички трансформатора) и просто не будет греть. Не составляет проблем самостоятельно изготовить требуемый индуктор, была бы трубка и оправка для намотки. В случае отклонения количества витков от оптимального, аппарат автоматически подстроит частоту под новые параметры контура в пределах 20 – 50 кГц, но в любом случае мы изготовим любой индуктор под ваши задачи, в том случае, если эти задачи выполнимы при данной мощности индукционного нагревателя.

ВО ИЗБЕЖАНИЕ ОШИБКИ ВЫБОРА: МИКРОША-3000 НЕ ПРЕДНАЗНАЧЕН ДЛЯ НАПАЙКИ ТВЕРДОСПЛАВНЫХ ПЛАСТИН НА ТОКАРНЫЕ РЕЗЦЫ, ДЛЯ ЭТОГО ЕГО МОЩНОСТИ НЕДОСТАТОЧНО.

Печатная плата МИКРОШИ-3000 покрывается, как и на всех наших аппаратах, компаундом «Виксинт-ПК68», защищающим плату от пыли и грязи. На индукторы надет чулок-трубка из керамической жаростойкой нити для изоляции витков между собой и деталью. В случае истирания нитей и короткого замыкания между витками индукционному нагревателю ничего не грозит, однако греть не будет. МИКРОША-3000 имеет защиту и от КЗ и от случайного включения без индуктора-излучателя, а небольшие габариты индукционного нагревателя позволяют работать прибором как в настольном варианте, так и в мобильном.

Комплект поставки:

• индукционный нагреватель (аппарат),
• индуктор диаметром 20 мм, либо нужный вам диаметр, указанный вами при оформлении заказа в интернет-магазине,
• паспорт.

Страна производства – Россия Производитель – разработано и произведено компанией НАША ЭЛЕКТРОНИКА.

Характеристики

Нагреватель индукционный МИКРОША-3000 (Видеоролики)
