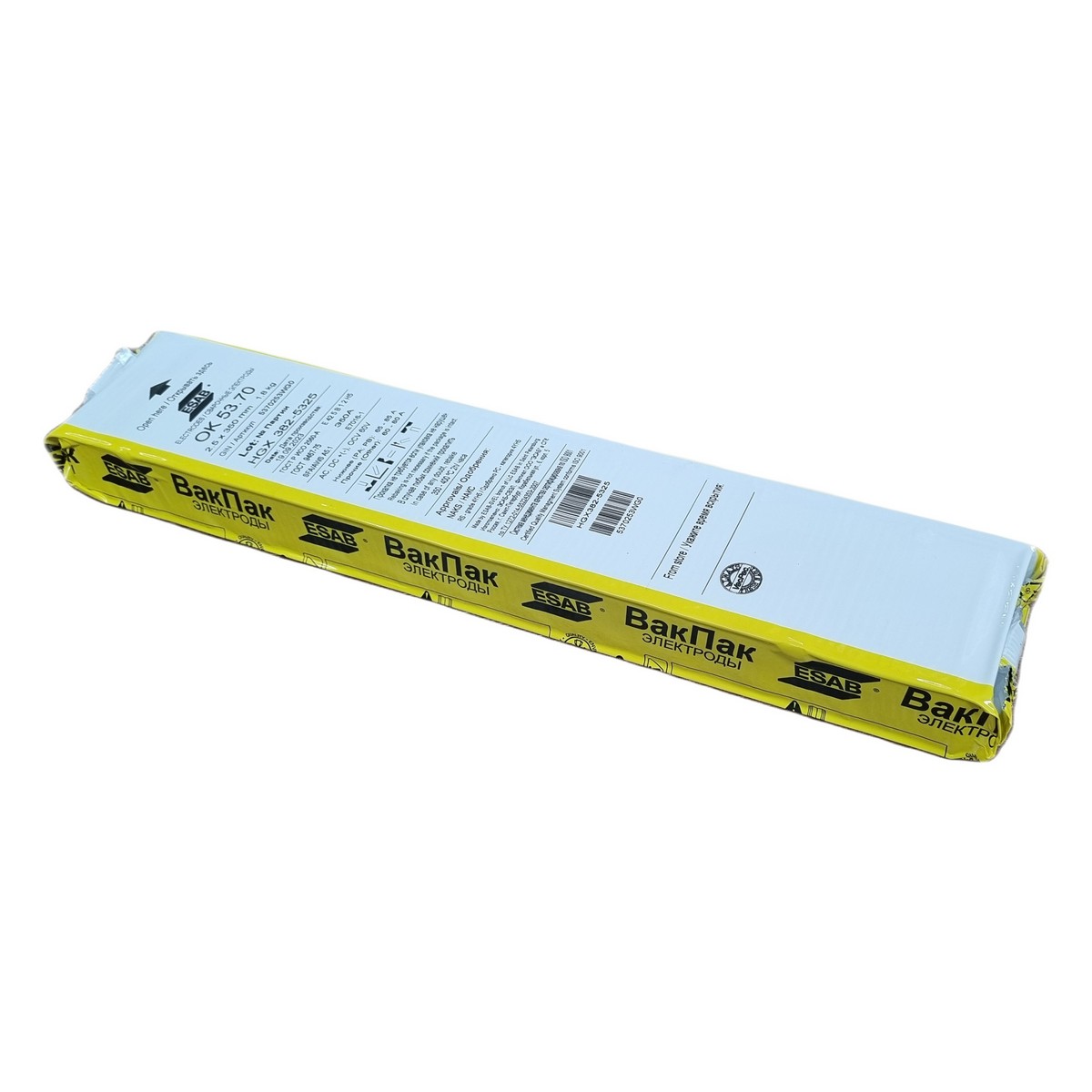

Электроды ОК 53.70 2.5х350мм (1,8 кг уп VacPac) ЭСАБ-СВЭЛ
Электроды с низким содержанием водорода для односторонней сварки трубопроводов и конструкций общего назначения.
Отличается большой глубиной проплавления, формирует плоский шов с легко удаляемой шлаковой коркой. Хорошо сбалансированная шлаковая система обеспечивает стабильное горение дуги и позволяет легко производить сварку во всех пространственных положениях.
Рекомендуются для сварки заполняющих и облицовочных проходов стыков труб классом прочности до API 5LX56 и корневых проходов классом прочности до API 5LX70.
Ток: ~ / = (+ / ̶ )
Пространственные положения при сварке: 1, 2, 3, 4, 6
Напряжение холостого хода: 60В
Режимы прокалки: 330-370°С, 2 часа
| Работа удара | Температура испытания | |||
| После Сварки | ||||
| 150 J | -20 degC | |||
| 120 J | -40 degC | |||
| 100 J | -50 degC | |||
| Защитный газ | Предел прочности при растяжении | Предел текучести | Состояние | Удлинение |
| ISO | 540 MPa (78 ksi) | 450 MPa (65 ksi) | После сварки | 32 % |
| Ток | Время горения электрода при 90% от макс. Тока | Производительность наплавки при токе 90% от максимального | Диаметр | КПД, % | Кол-во электродов/кг наплавл. Металла | В |
| 60-85 A | 57 sec | 0.7 kg/h (1,5 lb/h) | 2.5 x 350.0 mm (0.098 x 13,8 in.) | 63 % | 87.7 | 26 V |
| 80-130 A | 61 sec | 1.1 kg/h (2,4 lb/h) | 3.2 x 350.0 mm (1/8 x 13,8 in.) | 59 % | 54.5 | 24 V |
| 115-190 A | 86 sec | 1.7 kg/h (3,7 lb/h) | 4.0 x 450.0 mm (5/32 x 17,7 in.) | 63 % | 24.6 | 24 V |
| 150-250 A | 104 sec | 2.26 kg/h (5,0 lb/h) | 5.0 x 450.0 mm (0.197 x 17,7 in.) | 66 % | 15 | 24 V |
| Классификации | EN ISO 2560-A : E 42 5 B 1 2 H5 AWS A5.1 : E7016-1 ГОСТ 9467 : Э50А ГОСТ Р ИСО 2560-A : E 42 5 B 1 2 H5 |
| Одобрения | ABS 3YH5 DNV 3 YH5 LR 3YH5 Газпром Транснефть |
| Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB. |
| Тип сплава | Carbon Manganese |
| Тип покрытия | Basic covering |
| Диффузионный водород | < 5.0 ml/100g |
| Сварочный ток | AC, DC+(-) |
| Хим. состав наплавленного металла | ||||||||||||||
| C | Mn | Si | ||||||||||||
| 0.06 % | 1.1 % | 0.4 % | ||||||||||||
