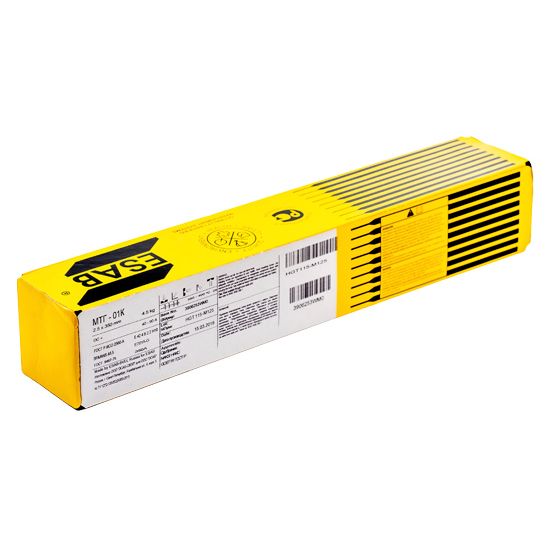

Электроды МТГ-01К 2,5х350 (4,5кг) — предназначены преимущественно для сварки корневого прохода шва поворотных и неповоротных стыков в положении вертикаль на подъем трубопроводов и других ответственных конструкций из низкоуглеродистых и низколегированных сталей прочностных классов до К60 включительно с нормативным временным сопротивлением разрыву до 540 МПа включительно. Электроды диаметром 3,0 мм предназначаются так же для сварки заполняющих и облицовочного слоёв шва тонкостенных конструкций, включая стыки трубопроводов из сталей прочностных классов до К54 включительно (с нормативным пределом прочности до 539 МПа). Сварка выполняется на постоянном токе, как прямой, так и обратной полярности.
Ток: = (+ / ̶ )
Пространственные положения при сварке: 1, 2, 3, 4, 6
Выпускаемые диаметры: 2,5 и 3,0 мм
Режимы прокалки: 360-400°С, 60 мин
Тип покрытия – основное.
Классификации и одобрения | Типичные характеристики наплавленного металла | |
Химический состав, % | Механические свойства | |
| ГОСТ 9467: Э50А ТУ 1272-133-55224353-2013 ГОСТ Р ИСО 2560-A: E 42 4 B 2 2 H10 AWS A5.5: E7015-G H8 НАКС: Ø 2.5; 3.0 мм НИЦ «Мосты», Газпром | С 0,06 Mn 1,20 Si 0,35 P max 0,025 S max 0,025 | σт ≥ 420 МПа σв ≥ 530 МПа δ ≥ 24% KCV: ≥59 Дж/см2 при -40°С KCU: ≥130 Дж/см2 при +120°С ≥50 Дж/см2 при -60°С |
| Работа удара | Температура испытания | |||
| После Сварки | ||||
| ≥59 J | -40 degC | |||
| ≥120 J | 20 degC | |||
| Ток | Время горения электрода при 90% от макс. Тока | Производительность наплавки при токе 90% от максимального | Диаметр | КПД, % | Кол-во электродов/кг наплавл. Металла | В |
| 40-90 A | 53 sec | 1.0 kg/h (2,2 lb/h) | 2.5 x 350.0 mm (0.098 x 13,8 in.) | 64 % | 66 | Max 24 V |
| 80-130 A | 0.0 kg/h (0,0 lb/h) | 3.0 x 350.0 mm (0.118 x 13,8 in.) | Max 24 V |
| Классификации | ГОСТ 9467 : Э50А AWS A5.5 : E7015-G ГОСТ Р ИСО 2560-A : E 42 4 B 2 2 H10 |
| Общество | Газпром |
| Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB. |
| Тип сплава | CMn |
| Тип покрытия | Basic |
| Сварочный ток | DC+- |
