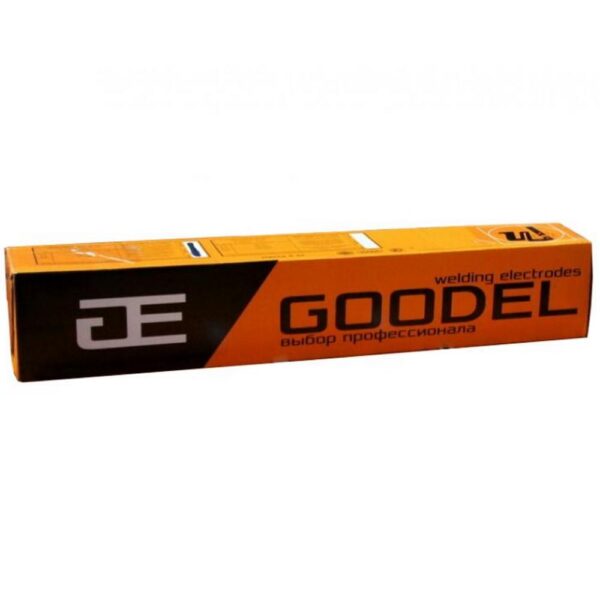

Электроды АНП-2 д. 4мм (6,5кг в уп) ШЭЗ — электроды для сварки конструкций из легированных сталей с пределом текучести 590-790 МПа марок 14Х2ГМР, 14Х2ГМ-СШ, 14ХМНФРД, 14ХГНМД. Электроды пригодны для сварки угловых швов с катетами уменьшенного сечения. Сварка во всех пространственных положениях, кроме вертикального сверху вниз, постоянным током обратной полярности.
| Положение шва | |||
|---|---|---|---|
| Диаметр, мм | Нижнее | Вертикальное | Потолочное |
| 3,0 | 90-140 | 80-100 | 80-100 |
| 4,0 | 160-190 | 140-160 | 140-160 |
| 5,0 | 180-220 | 160-180 | — |
| Коэффициент наплавки, г/Ач | 9,0 |
| Расход электродов на 1 кг наплавленного металла, кг | 1,6 |
| Механические свойства металла шва | Кол-во |
|---|---|
| Временное сопротивление разрыву, МПа, σв | >= 785,000 |
| Относительное удлинение, %, δ5 | >= 19,000 |
| Предел текучести, МПа, σт | >= 670,000 |
| Ударная вязкость +20°C, Дж/см2, KCU+20 | >= 120,000 |
| Химический состав наплавленного металла | Массовая доля элементов, % |
|---|---|
| углерод, C | <= 0,120 |
| хром, Cr | 0,400 — 0,800 |
| марганец, Mn | 0,800 — 1,200 |
| молибден, Mo | 0,250 — 0,450 |
| никель, Ni | 1,400 — 1,800 |
| фосфор, P | <= 0,030 |
| сера, S | <= 0,030 |
| кремний, Si | 0,200 — 0,400 |
