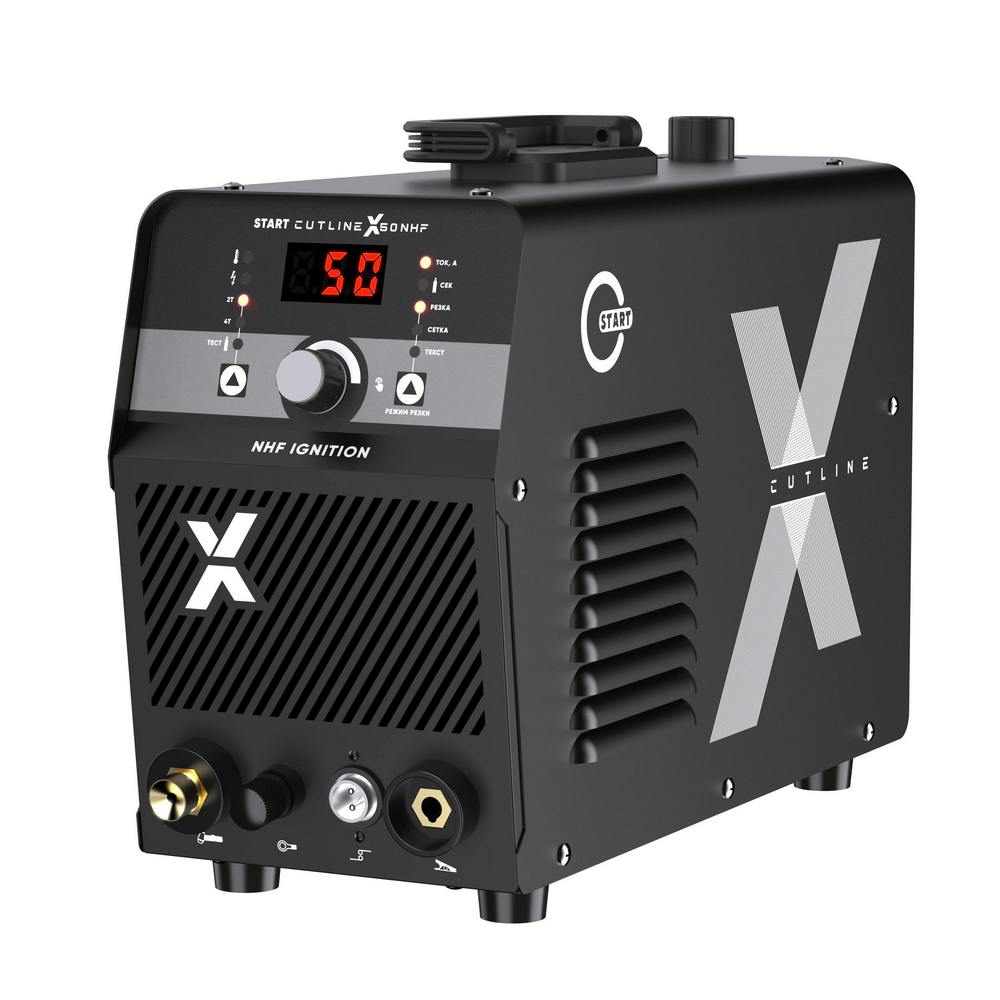

Установка воздушно-плазменной резки START CutLine X50 NHF 5ST55

Установка воздушно-плазменной резки START CutLine X50 NHF 5ST55

легкий и компактный источник воздушно-плазменной резки с пневмоподжигом предназначен для резки углеродистой стали, нержавеющей стали, алюминиевых сплавов, меди и других цветных металлов.

Пневматический поджиг дуги расширяет сферу применения аппарата и позволяет эффективно использовать его не только при ручной резке, но и в комплексе с автоматизированной резкой на столах с ЧПУ.

CutLine X50 NHF работает от бытовой сети напряжением 230 В , что обеспечивает его широкое применение в различных условиях, включая домашние мастерские, гаражи и небольшие производственные помещения.

Режимы:

В данном аппарате дополнительно реализованы возможности резки сетки, перфорированной поверхности и маркировки металла благодаря наличию дежурной дуги.

• Режим резка – высококачественная резка стали, толщиной от 1-25 мм;
• Режим сетка – позволяет эффективно и быстро выполнить резку металлической сетки, дежурная дуга в данном режиме не дает гаснуть плазмообразующему потоку;
• Режим текст – позволяет наносить маркировочные надписи на металлической поверхности.

NHF IGNITION

CutLine X50 NHF – источник воздушно плазменной резки с пневмоподжигом. В аппарате отсутствует осциллятор – источник не генерирует высокочастотные помехи, которые могли бы нарушить работу других электронных систем и приборов, находящихся в непосредственной близости. Это особенно важно в условиях, где используется чувствительное оборудование, например, в медицинских учреждениях, лабораториях или на производствах с высокой точностью контроля.

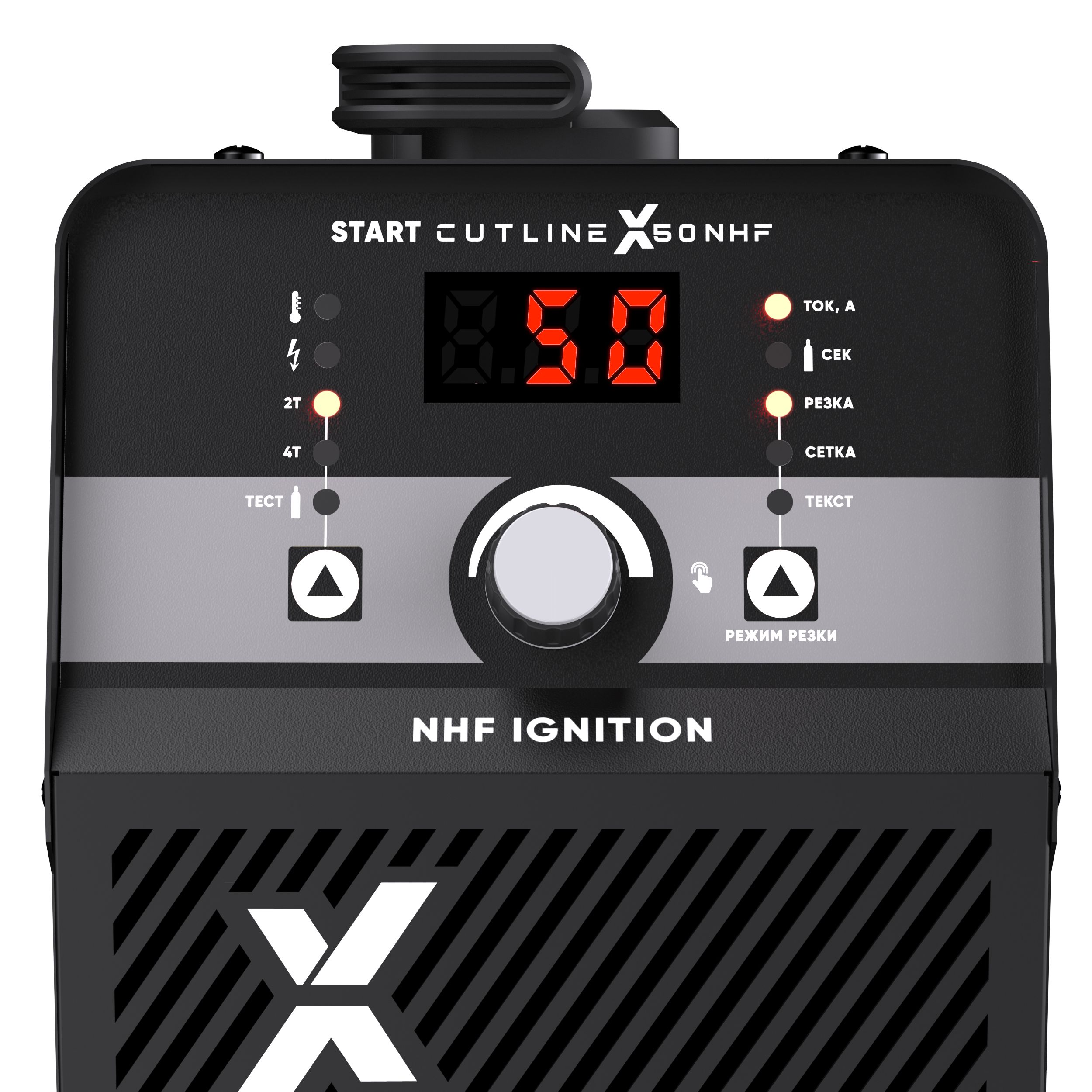

Лицевая панель

• Цифровой дисплей – для наглядного отображения выставленных параметров;
• Клавиша выбора режима: Резка, Сетка, Текст;
• Клавиша выбора режима резки 2Т – для малой длины реза, 4Т – для продолжительной длины реза
• Тест давления воздуха
• Регулятор управления

Фильтр-регулятор

На задней панели источника установлен фильтр-регулятор, который входит в комплект поставки. Фильтр предназначен для подготовки сжатого воздуха, обеспечивая его очистку и осушение. Это важный элемент, который способствует увеличению срока службы плазменного резака и повышению качества резки

Подключение к ЧПУ столу:

• Разъем внешнего управления
• Разъем ТHC (контроль длины дуги)

*для работы на станке с ЧПУ необходимо подключить механизированный плазмотрон

Особенность плазматрона с пневмоподжигом

Поступающий в резак поток сжатого воздуха разделяется на 2 части :

• плазмообразующий поток – он же режущий;
• охлаждающий, он же поддерживает расстояние между подпружиненным катодом и соплом. Благодаря охлаждению расходных частей увеличивается их срок службы

Максимальная толщина резки стали – 25 мм
Максимальная толщина пробития стали – 15 мм

Качественная резка:
Низкоуглеродистая сталь до 15 мм
Нержавеющая сталь до 8 мм
Алюминий до 6 мм
Медь до 6 мм

Габариты и вес

Одним из ключевых преимуществ аппарата является его компактные габариты и низкий вес, что обеспечивает легкость транспортировки и хранения. Металлический корпус гарантирует прочность и долговечность устройства, защищая внутренние компоненты от механических повреждений и обеспечивая устойчивость к износу в условиях интенсивной эксплуатации.

Габариты источника: 399х160х242 мм.
Вес источника: 10 кг

Комплектация - Установка воздушно-плазменной резки START CutLine X50 NHF 5ST55

Комплектация

• Плазматрон S45 (5 м.) - 1 шт;
• Кабель с клеммой заземления - 1 шт;
• STARTовый набор CutLine X50 NHF (Сопло S45 - 3 шт., Катод S45 – 3 шт.);
• Фильтр-регулятор;
• Инструкция.
