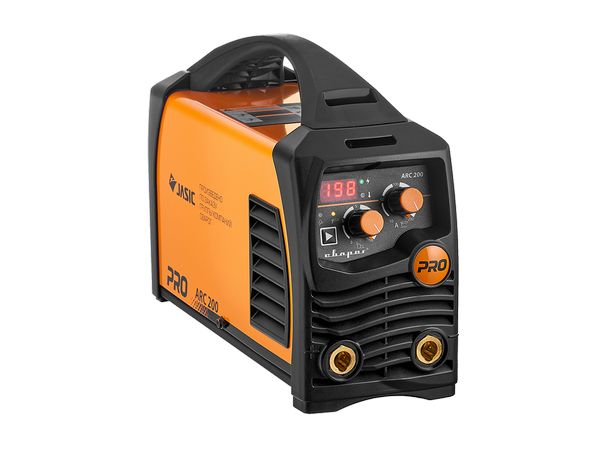

Инвертор Сварог ARC 200 «PRO» (Z209S) — инверторный сварочный аппарат для ручной дуговой сварки покрытым электродом (MMA) на прямой и обратной полярности, а также аргонодуговой сварки (TIG).
Руководство по подключению горелок TIG
| Характеристика | Значение |
|---|---|
| Режим сварки MMA DC | Да |
| Режим сварки TIG DC | Да |
| Характеристика | Значение |
|---|---|
| Напряжение питающей сети | 220 В |
| Рабочий диапазон сетевого напряжения | 185–250 В |
| Частота питающей сети | 50 Гц |
| Количество фаз | 1 фаза |
| Потребляемый ток | 43 А |
| Потребляемая мощность ММА | 9.4 кВА |
| Потребляемая мощность TIG | 6.0 кВА |
| Сварочный ток MMA | 10–200 А |
| Сварочный ток TIG | 10–200 А |
| Рабочее напряжение MMA | 20.4 –28.0 В |
| Рабочее напряжение TIG | 10.4 –18.0 В |
| Напряжение холостого хода MMA | 63 В |
| Напряжение холостого хода TIG | 12 В |
| ПН (40°C) | 60 % |
| Сварочный ток при ПН, 100%, MMA | 160 А |
| Сварочный ток при ПН, 100%, TIG | 160 А |
| Диаметр электрода MMA | 1.6–5.0 мм |
| Диаметр электрода TIG | 1.0–3.2 мм |
| Характеристика | Значение |
|---|---|
| Antistick | Да |
| Hot Start | Да |
| Регулируемый ARC Force | Да |
| Характеристика | Значение |
|---|---|
| Тип горелки | Вентильная |
| Способ возбуждения дуги | Касанием |
| Характеристика | Значение |
|---|---|
| Тип изготовления | SMT монтаж |
| Тип транзисторов | IGBT транзисторы |
| Тип управления | Аналоговое |
| Цифровая индикация параметров сварки | Индикатор |
| Характеристика | Значение |
|---|---|
| Температура эксплуатации | –30…+40 °C |
| Коэффициент мощности | 0.7 |
| КПД | 85 % |
| Класс изоляции | F |
| Степень защиты | IP 21 |
| Габаритные размеры | 351×130 ×250 мм |
| Вес | 5.2 кг |
| Характеристика | Значение |
|---|---|
| Силовые панельные соединения | ОКС 35–50 |
