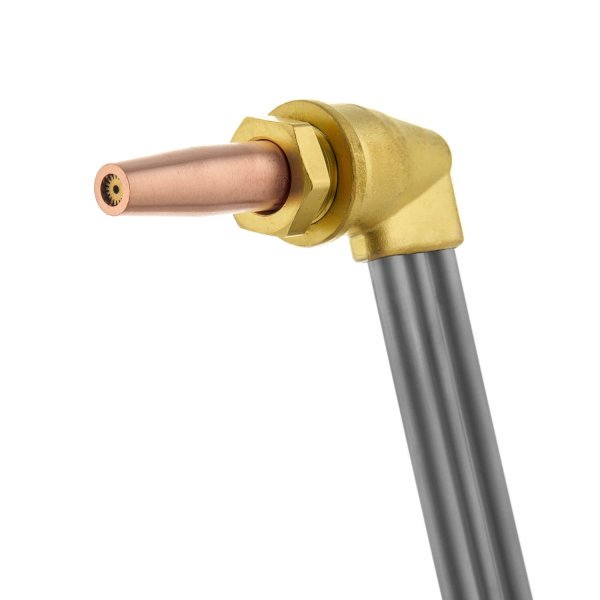

Резак универсальный (А,П,М) Р3-345К, клапан внутрисоплового смешения газов используется для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 300 мм. Резак обладает повышенной надежностью конструкции, которая достигается за счет штампованных латунных элементов резака.
Резак может работать на пропане и ацетилене. Выбор горючего газа зависит от установленных газосмесительных мундштуков. Мундштуки имеют три запорных пояска, которые предотвращают перетечку газов и обеспечивают смешение газов непосредственно в мундштуке, обеспечивая безопасное использование. Резак поставляется c разборным пропановым мундштуком №2PM. Давление газа на входе и расход зависит от установленного мундштука. В руководстве по эксплуатации указаны ориентировочные данные.
Применяемый горючий газ: | Пропан-Бутан, Ацетилен |
Толщина разрезаемого металла, мм: | до 300 |
Давление кислорода на входе, МПа (кгс/см²): | 2,5–10 |
Давление пропана на входе, МПа (кгс/см²): | 0,4–1,5 |
Давление ацетилена на входе, МПа (кгс/см²): | 0,30–0,50 |
Расход кислорода, м³/ч: | 4–33,2 |
Расход пропана, м³/ч: | 0,41–0,86 |
Расход ацетилена, м³/ч: | 0,025–1,5 |
Исполнение: | Рычажное/Клапанное |
Угол наклона головки резака: | 90° |
Длина резака, мм (не более): | 520 |
Вес нетто, кг (не более): | 1,1 |
