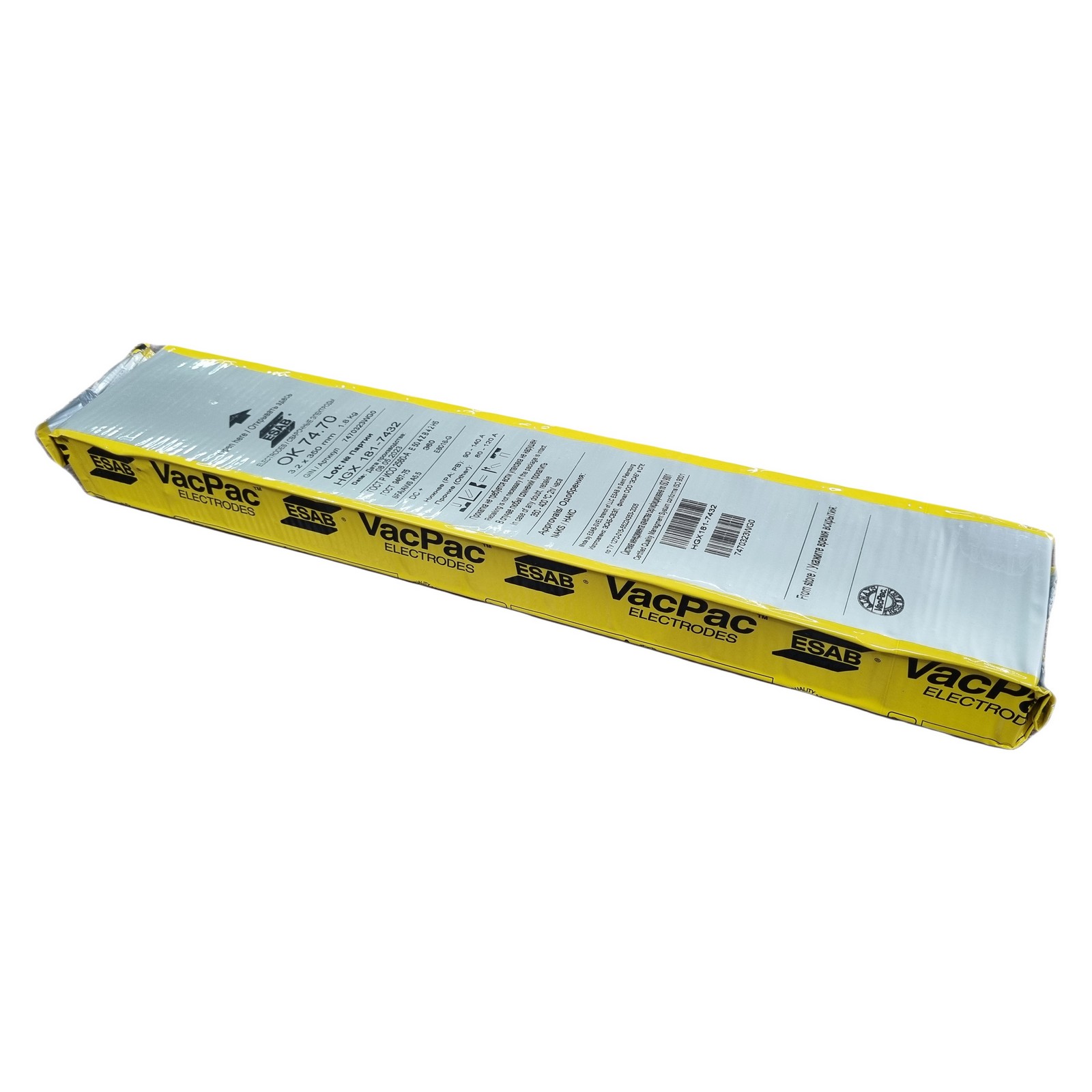

Электроды ОК 74.70 3,2х350 (3,6 кг в уп. VacPac), ЭСАБ-СВЭЛ
Электроды предназначены преимущественно для сварки заполняющих и облицовочного слоёв неповоротных стыков трубопроводов в положении вертикаль на подъем класса прочности API 5L Х60-Х70, а также других ответственных конструкций нормативным пределом текучести до 500 МПа включительно.
Ток: = (+ / ̶ )
Пространственные положения при сварке: 1, 2, 3, 4, 6
Режимы прокалки: 330-370°С, 2 часа
| Работа удара | Температура испытания | |||
| После Сварки Iso | ||||
| 120 J (89 ft-lb) | -20 degC (-4 degF) | |||
| 90 J (67 ft-lb) | -40 degC (-40 degF) | |||
| Защитный газ | Предел прочности при растяжении | Предел текучести | Состояние | Удлинение |
| ISO | 650 MPa (94 ksi) | 550 MPa (80 ksi) | После сварки | 25 % |
| Ток | Время горения электрода при 90% от макс. Тока | Производительность наплавки при токе 90% от максимального | Диаметр | КПД, % | Кол-во электродов/кг наплавл. Металла | В |
| 80-140 A | 63 sec | 1.14 kg/h (2,5 lb/h) | 3.2 x 350.0 mm (1/8 x 13,8 in.) | 58 % | 50 | 23 V |
| 80-140 A | 91 sec | 1.6 kg/h (3,5 lb/h) | 3.2 x 450.0 mm (1/8 x 17,7 in.) | 61 % | 25 | 23 V |
| 110-190 A | 93 sec | 1.66 kg/h (3,7 lb/h) | 4.0 x 450.0 mm (5/32 x 17,7 in.) | 63 % | 24 | 24 V |
| Классификации | AWS A5.5 : E8018-G EN ISO 2560-A : E 50 4 Z B 4 2 H5 ГОСТ Р ИСО 2560-A : E 50 4 Z B 4 2 H5 ГОСТ 9467 : Э55 |
| Одобрения | Газпром Транснефть |
| Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB. |
| Тип сплава | Low alloyed (0.5 % Mo) |
| Тип покрытия | Basic covering |
| Диффузионный водород | < 5.0 ml/100g |
| Сварочный ток | DC+(-) |
| Хим. состав наплавленного металла | ||||||||||||||
| C | Mn | Mo | Si | |||||||||||
| 0.08 % | 1.5 % | 0.45 % | 0.4 % | |||||||||||
